Maximisez la précision de vos angles avec la HQ400-1200B, machine de pliage CNC pour barres de cuivre et d‘aluminium. Conçue spécialement pour les fabricants d‘armoires électriques et de jeux de barres, cette plieuse hydraulique assure une répétabilité parfaite et un contrôle numérique intuitif. Idéale pour les productions de gros volumes et les barres lourdes. Améliorez votre atelier de câblage avec notre technologie de cintrage avancée. Contactez-nous pour un devis.

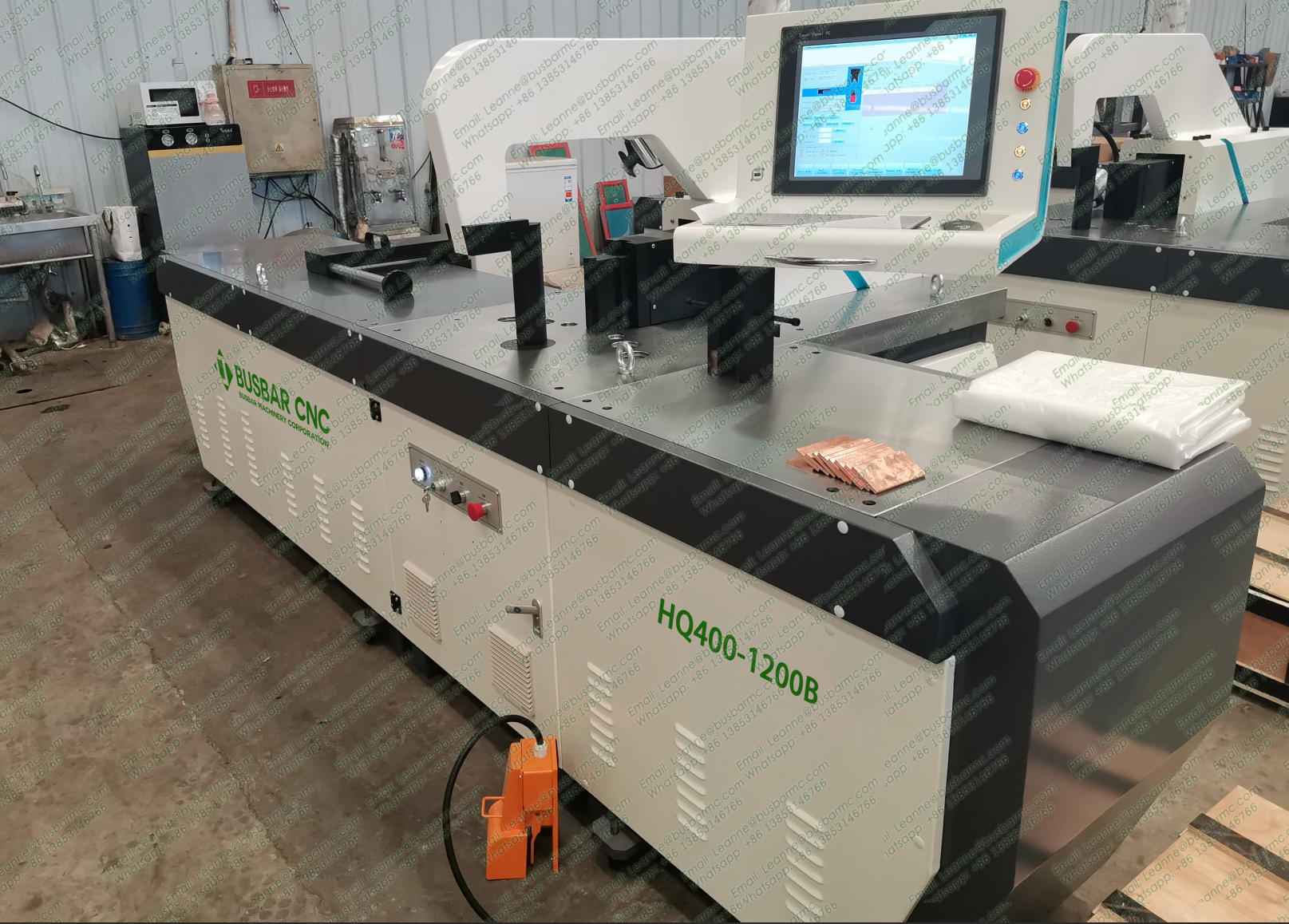

La LTMC HQ400-1200B est une plieuse CNC de barres omnibus de 400 kN conçue pour les fabricants canadiens d'armoires électriques, de jeux de barres et de transformateurs. Elle exécute le pliage à plat jusqu'à 15 × 160 mm et le pliage sur chant jusqu'à 12 × 120 mm, avec une butée arrière de 1200 mm et un positionnement d'angle répétable à ±0,3°. L'entraînement entièrement par servomoteur et la structure fermée maintiennent la précision angulaire et un guidage double rail linéaire avec vis à billes. Face à la HQ400-2000B, la version 1200B conserve 400 kN et la même précision (±0,15 mm de butée, ±0,3° de pliage) avec une butée plus courte et une empreinte réduite de 3500 mm au lieu de 4300 mm. La compatibilité CAO/FAO avec la poinçonneuse HQ600-SP permet de générer les codes de pliage et de poinçonnage depuis le même modèle 3D.
HQ400-1200B — Pression nominale : 400 kN. Conditions d'essai : pliage à plat d'une barre de cuivre électrolytique de 15 × 160 mm avec matrices standard. Résultat : 400 kN de poussée nominale, entraînement entièrement par servomoteur. Référence : la HQ400-2000B du même catalogue délivre également 400 kN, la différence portant sur la longueur de butée et non sur la force. Pour un atelier canadien, cela signifie le même effort de pliage en version compacte.
HQ400-1200B — Capacités de pliage : 15 × 160 mm à plat et 12 × 120 mm sur chant. Conditions d'essai : barre de cuivre bridée, pliage à plat, pliage vertical et pliage en U avec matrices interchangeables. Résultat : 15 × 160 mm en pliage à plat, 12 × 120 mm en pliage vertical. Référence : la HQ400-2000B accepte 15 × 200 mm à plat pour la même limite de 12 × 120 mm sur chant. Les armoires de classe 600 V au Québec et en Ontario utilisent rarement plus de 160 mm de large en jeu de barres plié.
HQ400-1200B — Précision : butée ±0,15 mm, angle de pliage ±0,3°. Conditions d'essai : butée arrière asservie de 1200 mm avec vis à billes et guidage double rail linéaire, sur série de pliages répétés. Résultat : précision de butée de ±0,15 mm et précision de pliage de ±0,3°. Référence : les séries manuelles de la famille 303U-3/503U-3/803U-3-C sont spécifiées à ±1° avec ±0,5° de répétabilité. Le contrôle numérique divise donc l'écart angulaire par trois environ.
HQ400-1200B — Empreinte machine : 3500 × 1450 × 1850 mm, 3100 kg. Conditions d'essai : machine installée avec butée arrière de 1200 mm et armoire de commande. Résultat : 3500 × 1450 × 1850 mm pour 3100 kg, moteur principal de 7,5 kW. Référence : la HQ400-2000B mesure 4300 × 1450 × 1850 mm pour 3300 kg. La version 1200B convient aux ateliers urbains de Montréal ou Toronto où l'espace au sol est compté.
La plieuse est configurée à la commande selon l'alimentation de votre atelier. Les ateliers canadiens fonctionnent couramment en triphasé 208 V, 480 V ou 600 V à 60 Hz ; confirmez votre tension et la puissance du moteur principal de 7,5 kW avec notre équipe pour que l'entraînement soit apparié correctement.
Pliage à plat, pliage vertical sur chant, pliage en U et cintrage de tubes, avec un jeu de matrices interchangeables. Le logiciel CAO/FAO propriétaire génère le modèle 3D et le code d'usinage, et les matrices non standard peuvent être fabriquées sur demande selon votre section de barre.
Oui. La machine peut être utilisée avec la poinçonneuse-cisaille CNC de la série HQ600-SP : le même logiciel de programmation déplie le schéma de pliage et génère le code de la poinçonneuse. Indiquez à notre équipe les formats de fichiers et les codes machine que votre atelier utilise déjà.
Produit : Plieuse de barres omnibus CNC haute précision (CNC Copper Busbar Bending Machine)
Modèle : HQ400-1200B / HQ400-2000B (Série Professionnelle)
Fonctions Principales : Pliage à plat (Flat Bending), Pliage en U (U-Bending), Pliage vertical ou sur chant (Edge Bending) pour barres de cuivre électrolytique et aluminium. Découvrez nos solutions avancées de façonnage de barres conductrices.
1. Entraînement par Servomoteur : Système de propulsion entièrement assisté par servo (Servo motor) garantissant une répétabilité exceptionnelle, une force de poussée stable et un positionnement micrométrique.

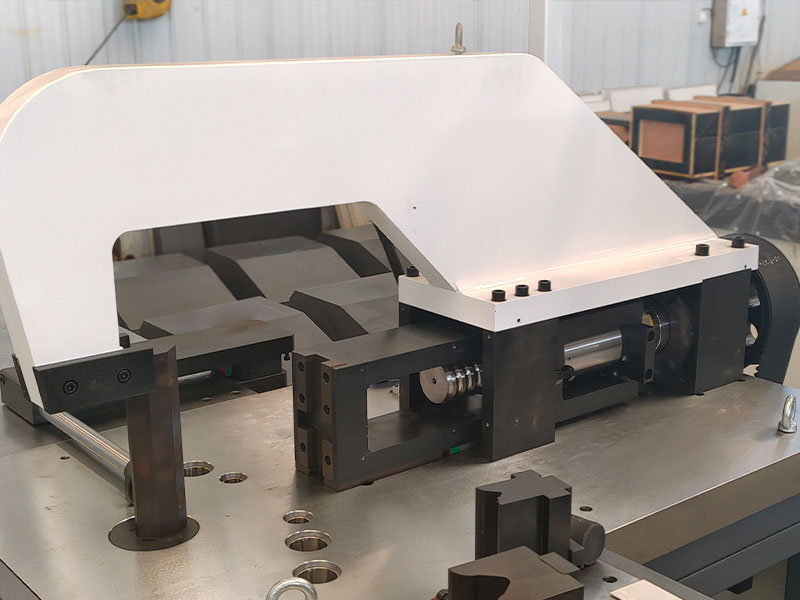

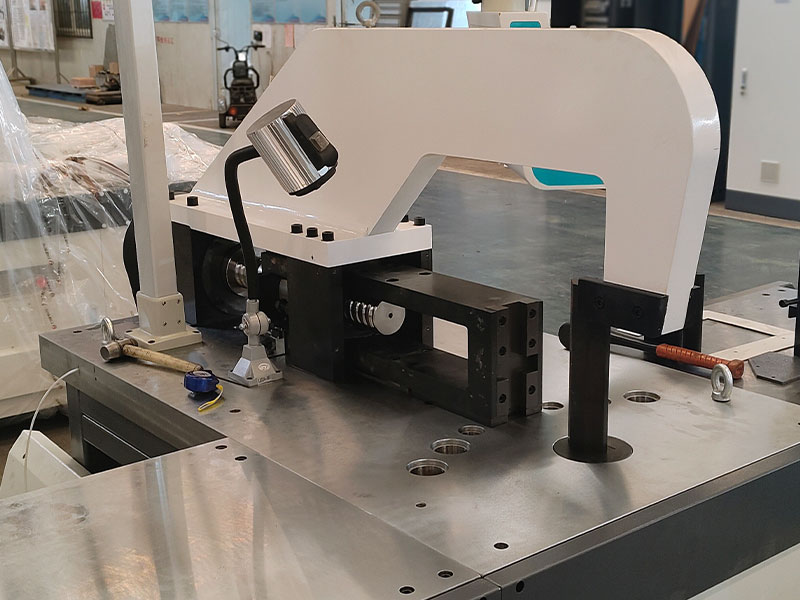

2. Structure à Cadre Fermé : Conception de pliage en structure fermée (Closed bending structure) pour une répartition équilibrée des forces, offrant une rigidité mécanique supérieure et une stabilité thermique sans déformation.

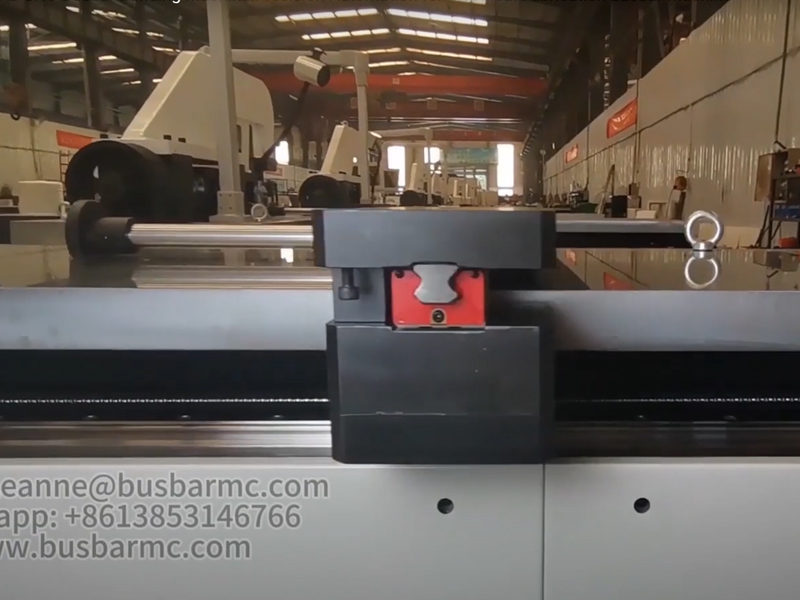

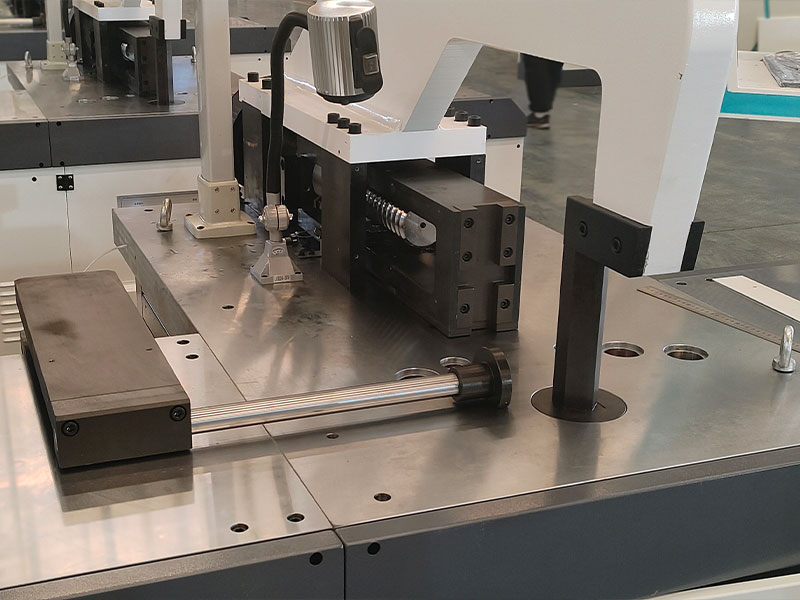

3. Cette machine CNC de poinçonnage et coupe est le complément idéal de notre plieuse, laquelle intègre des doubles rails de guidage linéaires de précision et une vis à billes pour un fonctionnement fluide et silencieux.

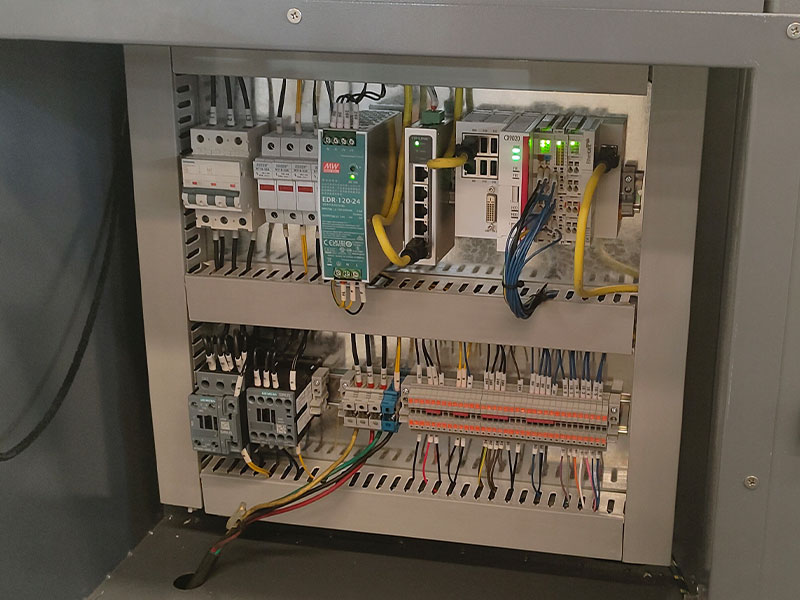

4. Contrôle Industriel : Combinaison d'un PC industriel et d'un système PLC pour une gestion précise de l'angle de pliage et une compensation automatique du retour élastique (springback).

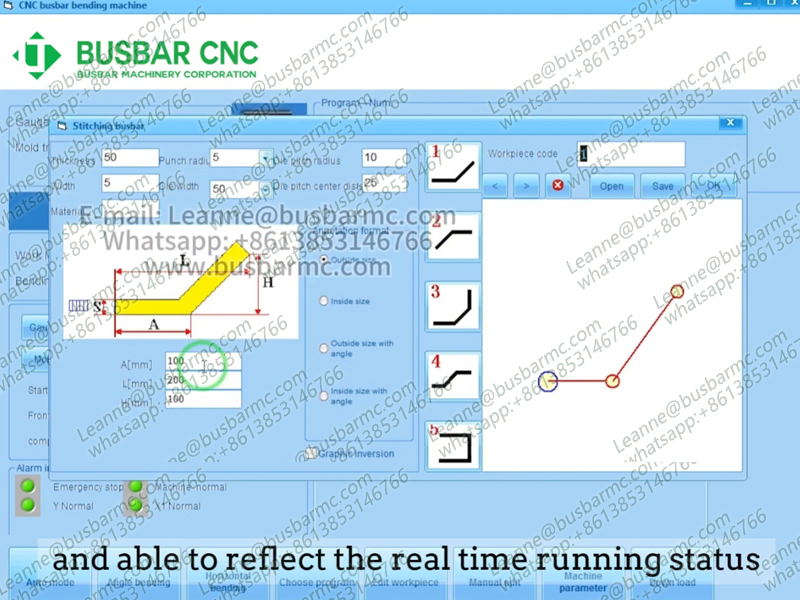

5. Intelligence CAO/FAO : Logiciel de programmation CAD/CAM propriétaire intégré, permettant une importation directe des fichiers et une génération automatique du code G.
6. Polyvalence d'Usinage : Prise en charge complète du pliage horizontal, vertical, en torsion et cintrage de tubes grâce à un système de matrices interchangeables.
7. Changement d'Outils Rapide : Installation simplifiée des matrices, verrouillage sécurisé et précision angulaire garantie pour les tableautiers industriels.
8. Gestion de Production : Importation par lots des schémas de pliage et interface de visualisation 3D des programmes d'usinage en temps réel.
| Pression Nominale (Nominal Pressure) | 400KN |
| Longueur de la Butée Arrière (Gauge Length) | 1200mm |
| Capacité Max. Pliage Horizontal (Flat Bending) | 15 × 200mm |
| Capacité Max. Pliage Vertical (Edge Bending) | 12 × 120mm |
| Précision du Positionnement (Gauge Accuracy) | ±0.15mm |
| Précision de l'Angle de Pliage (Bending Accuracy) | ±0.3° |
| Dimensions Hors-tout (Machine Size) | 3500 × 1450 × 1850mm |
| Poids Total (Machine Weight) | 3100kg |
1. Quels matériaux conducteurs cette machine peut-elle usiner ?

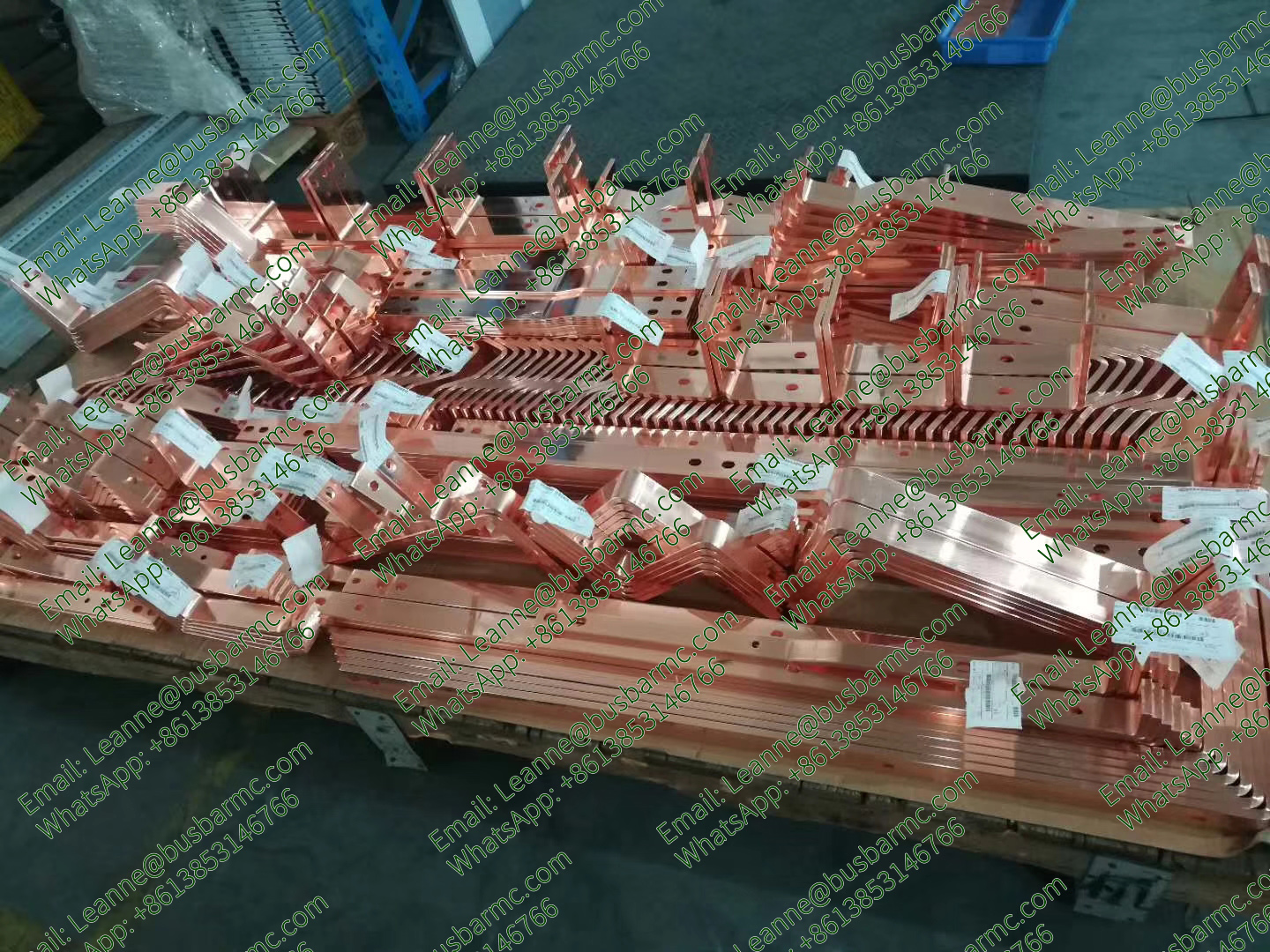

La HQ400 est optimisée pour le travail des barres omnibus (busbars) en cuivre électrolytique et aluminium haute conductivité.
2. Quelles configurations de pliage sont possibles ?
Le système permet de réaliser le pliage à plat (horizontal), le pliage en U, le pliage vertical (sur chant/edge) et les torsades complexes.
3. Quelle est la technologie de commande numérique intégrée ?
Elle utilise un ordinateur industriel couplé à un contrôle PLC et des servomoteurs haute performance pour une gestion d'angle ultra-précise.
4. Le logiciel de programmation est-il fourni avec l'équipement ?
Oui, notre logiciel propriétaire CAD/CAM intuitif est inclus, permettant une programmation rapide et une réduction des erreurs de chute.
5. Peut-on l'intégrer dans une ligne de production complète ?
Absolument. Elle s'intègre parfaitement avec notre matériel de fabrication de jeux de barres CNC comme la série HQ600-SP.
6. La machine supporte-t-elle la production en série ?
Oui, le logiciel permet l'importation de listes de tâches par lots et offre une visualisation graphique de chaque étape du programme.
7. Les matrices de pliage sont-elles interchangeables ?
Oui, nous proposons une large gamme de moules et matrices personnalisables selon les rayons de pliage requis par vos projets électriques.
8. Quelle est la courbe d'apprentissage pour un opérateur ?
Grâce à son interface utilisateur simplifiée et son système CNC ergonomique, un opérateur peut être formé efficacement en très peu de temps.
